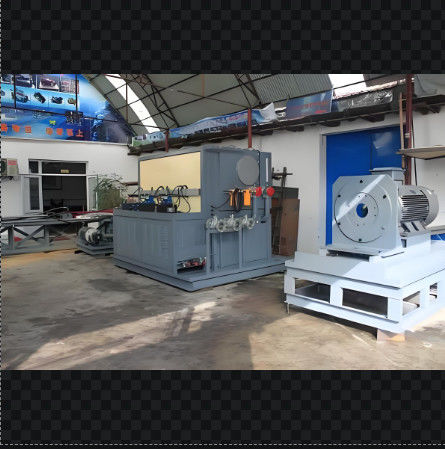

پمپ هیدرولیک تخصصی / بنک تست موتور برای تعمیر حفاری


پمپ هیدرولیک با عملکرد جامع / بنک آزمایش موتور





پیکربندی عملکرد و پارامترهای آزمایشصندلی:

بنک آزمایش هیدرولیک جامع عمدتاً پمپ های هیدرولیک تک و دوگانه، پمپ های باز و پمپ های هیدرولیک بسته را آزمایش می کند؛ موتورهای هیدرولیک با سرعت پایین و سرعت بالا (بررسی وضعیت کار پمپ)و انجام آزمایش کمکی از سیلندر های هیدرولیک، دریچه های هیدرولیک و غیره

Dحالت رینگ: قدرت خروجی موتور الکتریکی 110kW است سرعت 0-1500r / min

Lحالت oading: بارگذاری پمپ: بارگذاری دو طرفه از شیر تخلیه متناسب، حداکثر 35MPa

حالت عرضه روغن:

پمپ روغن با فشار پایین: : 350 لیتری در دقیقه (0-3 MPa) یا روغن خودپوشنده

روغن کمکی خلبان: 15L/ دقیقه، 0-4Mpa

داده هاحالت نمایش:

1) جریان، دمای و سرعت به صورت ارقام نشان داده می شوند.

• فشار توسط دستگاه های مکانیکی نمایش داده می شود.

• سطح روغن توسط یک نوتمتر نشان داده می شود.

4) اگر فیلتر مسدود شده باشد، آلارم با چراغ قرمز نشان داده می شود.

5) تمام داده ها در کامپیوتر در جدول نمودار منحنی نمایش داده می شوند.

محیط کار: روغن هیدرولیک isovg46

روغن tحجم ناخن: طراحی 1500L است، حجم واقعی 1300L است

اقلام آزمایش

1,آزمون جابجایی:آزمایش فشار بدون بار، آزمایش جابجایی

2,آزمایش بهره وری حجم: آزمایش بهره وری حجم در شرایط عملیاتی نامی

3.تست بار اضافه:حداکثر جابجایی پمپ هیدرولیک یا موتور (سرعت بالا) ، سرعت اسمی، کار کمتر از 1 دقیقه تحت فشار نامی 110٪ یا تحت فشار حداکثر

4.Eخروجینشت آزمون: در آزمایش فوق، نشت قطعات مهر و موم را بررسی کنید.

دقت تست:

(1) فشار: دقت ± 0.1٪، محدوده اندازه گیری 0-35mpa

(2) جریان: دقت ± 0.5٪، محدوده اندازه گیری 0-400l

(3) سرعت: دقت ± 0.5٪، محدوده اندازه گیری 0-2000r / min

(4) دمای: دقت ± 1 °C، محدوده اندازه گیری - 20-100 °C
