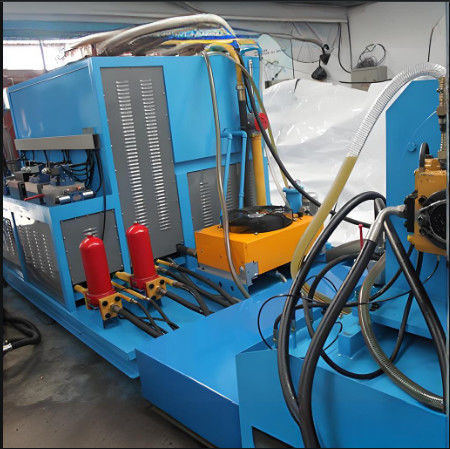

بنک آزمون موتور هیدرولیک گواهینامه CE برای تعمیر تجهیزات ساختمانی

پمپ هیدرولیک / بنک آزمایش موتور برای تعمیر ساختمان تجهیزات

ویژگی های ساختاری.

1.

موتور الکتریکی سیستم محرک کل بنک آزمایش است. این بنک آزمایش را می توان به سه بخش تقسیم کرد: پلت فرم موتور الکتریکی، پلت فرم مخزن روغن، کابینت کنترل.ساختار دارای ویژگی های اندازه کوچک است، وزن کم، ساختار جمع و جور و نصب آسان و غیره

2.

از طراحی بلوک هیدرولیک یکپارچه استفاده می کند ، به طوری که سیستم دارای ساختار فشرده کمتر نشت و راحتی برای مونتاژ و جداسازی است

3، لوله های روغن خروجی به صورت مرتب، شفاف و آسان برای کار و نصب تنظیم شده اند.

III پارامترهای اصلی

• ابعاد و پارامترهای اصلی

وزن: 3 تن

اوهابعاد بیرونی:

پلت فرم رانندگی: 1400*2100*1600mm

مخزن اصلی روغن و جدول کنترل شیر: 2700*2050*2030mm

قدرت راننده: 110KW

موتور کمکی: 22KW پمپ کم فشار نفت است پمپ بادکنک، 45V-75A

موتور کمکی: 22KW، پمپ تزریق روغن با فشار بالا A2F23/31

حداکثر جریان: 500L+500L

2. پیکربندی اصلی و پارامترهای صندلی آزمایش

حالت رانندگی: با موتور الکتریکی

سرعت: موتور چهار قطب، 0~3000r/min (استفاده از زیر 2300r/min توصیه می شود)

حالت بارگذاری: نسخه کامپیوتری؛ حالت دستی و خودکار برای فشار بار

روش تامین نفت: خود جذب و با زور

حالت نمایش: متر دیجیتال و صفحه نمایش کامپیوتر

حالت کار: کار دستی و خودکار

3 محیط کار:روغن هیدرولیک ISOVG46

4حجم مخزن روغن: طراحي 1250 ليتر در واقع 1200 ليتر

5. الزامی کهپاکسازیاز روغن:

GB/T14039 19/16 ((درجه NAS10)

IV: دستورالعمل نصب

1. بعد از ورود این سیستم هیدرولیک ، بررسی کنید که آیا همه چیز در مورد الزامات است. اگر بنک آزمایش درخواست طراحی را برآورده کند ، و اگر آسیب دیده باشد. در غیر این صورت ،به طور مستقیم با تولید کننده تماس بگیرید.

• هنگامی که هر بخش از سیستم هیدرولیک نصب می شود، مطمئن شوید که پوشش یا پوشش هر دریچه روغن خارجی قبل از مطابقت لوله ها برای این تجهیزات سقوط نمی کند.برای جلوگیری از آلودگی این سیستم هیدرولیک.

• پس از انتقال این سیستم هیدرولیکی به محل نصب، آن را محکم ثابت کنید تا از هرگونه تأثیر بر عملکرد این سیستم هیدرولیکی جلوگیری شود.

• بعد از هر بخشی از این سیستم هیدرولیک در محل خود است

موقعیت صحیح، لوله های مربوط به سیستم هیدرولیک را مطابق با نقشه عملکرد هیدرولیک مطابقت دهید.

5.وقتی کار اتصال را انجام می دهید، هیچ مهر و موم را از دست ندهید یا آسیب ندهید،

6. پس از اتمام نصب، لطفا اجزای الکتریکی را با توجه به نمودار سیم کشی متصل کنید.

• دستورالعمل راه اندازی
  • پس از نصب این سیستم هیدرولیک، با توجه به نمودار اصول هیدرولیک، نمودار سیم کشی مدار، بررسی کنید که آیا هر بخشی از سیستم هیدرولیک به درستی نصب شده است،خط لوله به درستی متصل شده است، برق به درستی متصل شده، در غیر این صورت به موقع حل می شود.

• پوشش فیلتر هوا را جدا کنید، روغن هیدرولیک را به مخزن اضافه کنید تا حداکثر حد اندازه گیری سطح مایع با ماشین فیلتر که دقت فیلتر کردن آن کمتر از 20 um از طریق فیلتر هوا نیست.و سپس فیلتر هوا را دوباره تنظیم کنید.

• تمام دکمه های تنظیم کننده روی میز کنترل را در جهت مخالف ساعت به صفر بچرخانید.

• اگر موتور برق روشن نشود، دوباره مدار را تنظیم کنید. به جهت چرخش توجه کنید.
