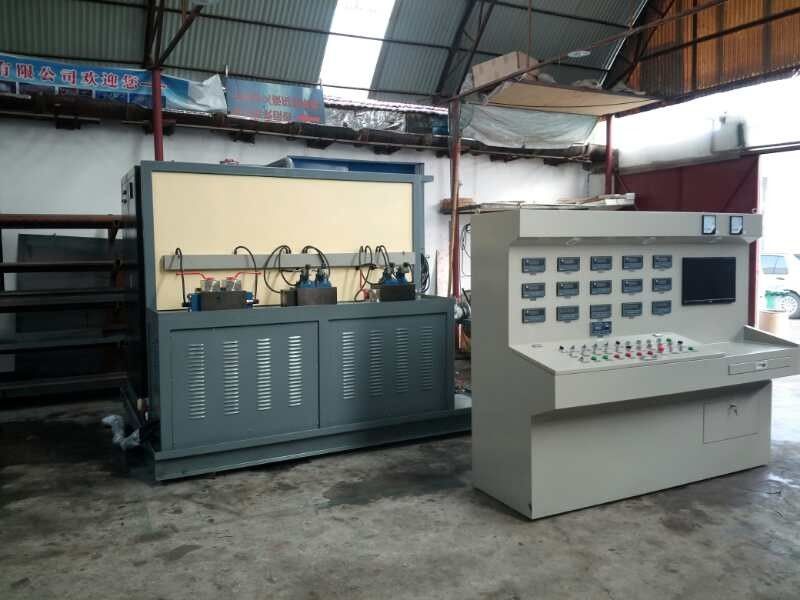

بنک تست هیدرولیک پیشرفته برای راه حل های آزمون جامع

پمپ هیدرولیک بنچ تست برای تعمیر حفاری

با کامپیوتر و PLC SIEMENS

این بنک آزمایش ساختار مخزن روغن بسته را اتخاذ می کند، که اجازه کار در محیط گرد و غبار را می دهد، اما کاربران باید به تمیز کردن منظم گرد و غبار در بنک آزمایش توجه کنند.برای اطمینان از انتشار خوب گرما از سیستم هیدرولیک و تمیز بودن روغن.

YST 500 یک بنک آزمون حرفه ای جامع است که برای آزمایش پمپ هیدرولیک / موتور و همچنین آزمایش پمپ تعمیر شده طراحی شده است.YST 500 اجزای هیدرولیکی و لوازم جانبی با کیفیت داخلی و خارجی را انتخاب می کند، پس از آن مزایای ساختار جمع و جور، کیفیت قابل اعتماد، طراحی مناسب،کار و نگهداری آسان و سایر ویژگی ها/ این مطابق با استاندارد چینی GB3766-88 "سیستم هیدرولیکی شرایط فنی عمومی" است.، که در آن هر درخواست آزمایش می تواند با YST 500/

پارامترهای اصلی

• ابعاد و پارامترهای اصلی

وزن: 3 تن

ابعاد بیرونی:

پلت فرم رانندگی: 1400*2100*1600mm

مخزن اصلی روغن و جدول کنترل شیر: 2700*2050*2030mm

قدرت راننده: 110KW

موتور کمکی: 22KW پمپ کم فشار نفت است پمپ بادکنک، 45V-75A

موتور کمکی: 22KW، پمپ تزریق روغن با فشار بالا A2F23/31

حداکثر جریان: 500L+500L

2. پیکربندی اصلی و پارامترهای صندلی آزمایش

حالت رانندگی: با موتور الکتریکی

سرعت: موتور چهار قطب، 0~3000r/min (استفاده از زیر 2300r/min توصیه می شود)

حالت بارگذاری: نسخه کامپیوتری؛ حالت دستی و خودکار برای فشار بار

روش تامین نفت: خود جذب و با زور

حالت نمایش: متر دیجیتال و صفحه نمایش کامپیوتر

حالت کار: کار دستی و خودکار

3 محیط کار:روغن هیدرولیک ISOVG46

4حجم مخزن روغن: طراحي 1250 ليتر در واقع 1200 ليتر

5- الزامات پاک بودن روغن:

GB/T14039 19/16 ((درجه NAS10)

IV: دستورالعمل نصب

1. بعد از ورود این سیستم هیدرولیک ، بررسی کنید که آیا همه چیز در مورد الزامات است. اگر بنک آزمایش درخواست طراحی را برآورده کند ، و اگر آسیب دیده باشد. در غیر این صورت ،به طور مستقیم با تولید کننده تماس بگیرید.

• هنگامی که هر بخش از سیستم هیدرولیک نصب می شود، مطمئن شوید که پوشش یا پوشش هر دریچه روغن خارجی قبل از مطابقت لوله ها برای این تجهیزات سقوط نمی کند.برای جلوگیری از آلودگی این سیستم هیدرولیک.

• پس از انتقال این سیستم هیدرولیکی به محل نصب، آن را محکم ثابت کنید تا از هرگونه تأثیر بر عملکرد این سیستم هیدرولیکی جلوگیری شود.

• بعد از هر بخشی از این سیستم هیدرولیک در محل خود است

موقعیت صحیح، لوله های مربوط به سیستم هیدرولیک را مطابق با نقشه عملکرد هیدرولیک مطابقت دهید.

5.وقتی کار اتصال را انجام می دهید، هیچ مهر و موم را از دست ندهید یا آسیب ندهید،

6. پس از اتمام نصب، لطفا اجزای الکتریکی را با توجه به نمودار سیم کشی متصل کنید.
