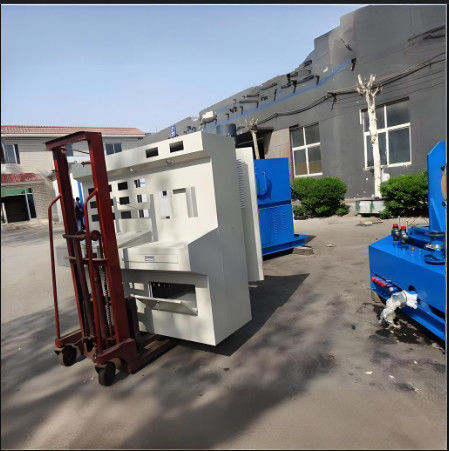

تست کننده پمپ هیدرولیک صنعتی با کارایی بالا برای تعمیرات

 پمپ هیدرولیک / موتور تست کننده

موتور الکتریکی: 75kW-160kW

فشار: 31.5Mpa-- 42Mpa

سرعت: 0-1500r/min

سیمنز PLC

چاپگر HP

رادیاتور خنک کننده هوا

نمایش دیجیتالی از داده های مختلف


مقدمه کوتاه

بنک آزمون جامع هیدرولیک یک تجهیزات تخصصی است که برای آزمایش و ارزیابی اجزای هیدرولیک در شرکت های تعمیر و نگهداری استفاده می شود.سیستم از اجزای هیدرولیکی و الکتریکی با کیفیت بالا و لوازم جانبی از داخل و خارج از کشور انتخاب می کند، و دارای ویژگی های ساختار جمع و جور، کیفیت قابل اعتماد، طراحی مناسب، کار و نگهداری آسان است.

سیستم هیدرولیکی این بنک آزمایش از ساختار مخزن روغن بسته استفاده می کند که به آن امکان می دهد در محیط های گرد و غبار کار کند.توجه باید به تمیز کردن منظم گرد و غبار در تجهیزات هیدرولیک در طول استفاده برای اطمینان از اینکه سیستم هیدرولیک از انتشار خوب گرما و تمیز روغن برخوردار است، پرداخت شود..




ویژگی های ساختاری
این دستگاه از یک موتور الکتریکی به عنوان سیستم محرک برای کل بنک آزمایش استفاده می کند و با دو واحد موتور پمپ روغن به عنوان سیستم های تامین سوخت کمکی برای بنک آزمایش مجهز است.صندلی آزمایش به چهار قسمت تقسیم شده است.: گروه دریچه مخزن سوخت واحد پمپ ایستگاه برق واحد آزمایش پمپ واحد آزمایش موتور واحد کنترلو نصب آسان.
این یک طراحی بلوک مدار روغن یکپارچه را اتخاذ می کند، سیستم دارای ویژگی های نشت کم، ساختار جمع و جور، جداسازی و مونتاژ آسان است.
مدار روغن خروجی به وضوح و به وضوح تنظیم شده است، که کار و نصب آن را آسان می کند.


پارامترهای اصلی:
قدرت: 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75=187KW
حداکثر فشار: 35MP
جریان اصلی سیستم: 550L+550L
سرعت پمپ هیدرولیک: 0-1500r/min
پیکربندی عملکردی و پارامترهای بنک آزمایش:
عملکرد: بنک آزمون جامع هیدرولیک می تواند اجزای زیر را آزمایش کند:
آزمایش های اصلی: پمپ های هیدرولیک تک و دوگانه؛ پمپ های هیدرولیک باز و بسته؛ موتور هیدرولیک محوری با سرعت بالا و غیره.
حالت راننده: قدرت خروجی موتور الکتریکی 160kw سرعت چرخش 0-1500r/min
روش بارگیری:
1) بارگذاری پمپ: شیر تخفیف متناسب فشار بارگذاری دو طرفه حداکثر 35Mpa
2) بارگذاری موتور: موتور بارگذاری (که در حال حاضر به عنوان یک حالت عملیاتی پمپ استفاده می شود) موتور مورد آزمایش را بار می گیرد (مقادیر گشتاور، سرعت و غیره در شاخه چرخش).
روش تامین روغن: تامین روغن پمپ روغن با فشار پایین: 350 لیتری/دقیقه 0-3MPa و تامین روغن خودپوشیدنی هر دو در دسترس هستند.
روغن کمکی خلبان: 15L/min 0-4Mpa
حالت نمایش:

ابزار و کامپیوتر می توانند همزمان:
1. نمایش دیجیتالی جریان، دمای، سرعت و گشتاور
2فشار توسط یک فشار سنج مکانیکی نمایش داده می شود (کامپیوتر سیگنال سنسور فشار را می خواند)
سطح مایع به طور مستقیم توسط سطح سنج نمایش داده می شود.
3. انسداد فیلتر که توسط آلارم چراغ قرمز ایجاد شده
4تمام داده ها در صفحه LCD کامپیوتر، از جمله جداول داده و نمودار منحنی.
تصفیه روغن:روغن ورودی و خروجی را از مخزن سوخت فیلتر کنید.
یک فیلتر روغن اضافی برای بازیابی روغن در مخزن روغن در پلت فرم بازیافت ارائه شده است.
محیط کار: ISOVG32 # روغن هیدرولیک
ظرفیت مخزن سوخت: 1500 لیتر، سوخت گیری واقعی 1300 لیتر
چهار مجموعه از فلنج های چند منظوره و مفاصل مرتبط با آن توسط پمپ متصل می شوند و یک شاخه اتصال نیمه تمام شده برای پردازش آستین شاخه اتصال استفاده می شود.


اقلام مورد آزمایش
آزمایش بازرسی جابجایی: بدون فشار بار، جابجایی را اندازه گیری کنید.
آزمایش بهره وری حجمی: اندازه گیری بهره وری حجمی در شرایط عملیاتی نامگذاری شده.
آزمایش بیش از حد: حداکثر جابجایی، سرعت اسمی،و فشار نامی پمپ هیدرولیک باید کمتر از یک دقیقه با 110٪ یا فشار حداکثر (بسته به قدرت قطعات مورد آزمایش) کار کند..
نشت خارجی: در آزمایش فوق، وضعیت نشت قسمت مهر و موم را بررسی کنید.
دقت آزمایش: (1) فشار: دقت ± 0.1٪، محدوده اندازه گیری 0-35Mpa
(2) سرعت جریان: دقت ± 0.5٪، محدوده اندازه گیری 5-400L/min
(3) سرعت: دقت ± 0.5٪، محدوده اندازه گیری 0-2200r/min
(4) دمای: دقت ± 1 °C، محدوده اندازه گیری -20-100 °C
