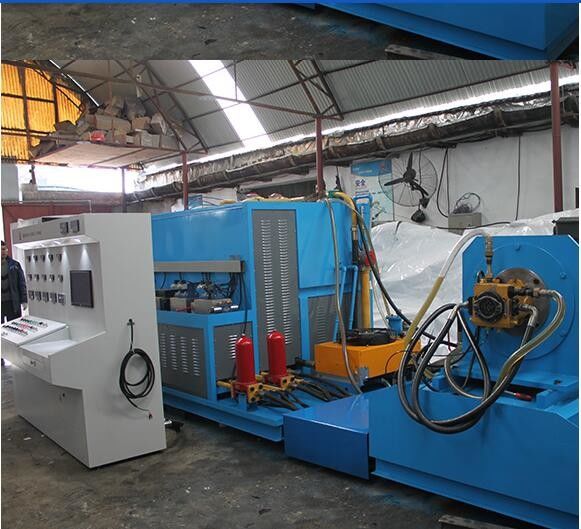

تجهیزات تست پمپ هیدرولیک قابل اعتماد برای تعمیر ماشین آلات ساختمانی



پمپ هیدرولیک با عملکرد جامع / بنک آزمایش موتور

مقدمه کوتاه

بنک آزمون جامع هیدرولیک یک تجهیزات تخصصی است که برای آزمایش و ارزیابی اجزای هیدرولیک در شرکت های تعمیر و نگهداری استفاده می شود.این سیستم قطعات هیدرولیکی و الکتریکی با کیفیت بالا و لوازم جانبی را از داخل و خارج از کشور انتخاب می کند.، و دارای ویژگی های ساختار جمع و جور، کیفیت قابل اعتماد، طراحی منطقی، کار و نگهداری آسان است،

سیستم هیدرولیکی این بنک آزمایش ساختار مخزن روغن بسته را اتخاذ می کند که به آن امکان می دهد در محیط های گرد و غبار کار کند.توجه باید به تمیز کردن منظم گرد و غبار در تجهیزات هیدرولیک در طول استفاده برای اطمینان از اینکه سیستم هیدرولیک از انتشار خوب گرما و تمیز روغن برخوردار است، پرداخت شود..




ویژگی های ساختاری
این دستگاه از یک موتور الکتریکی به عنوان سیستم محرک برای کل بنک آزمایش استفاده می کند و با دو واحد موتور پمپ روغن به عنوان سیستم های تامین سوخت کمکی برای بنک آزمایش مجهز است.صندلی آزمایش به چهار قسمت تقسیم شده است.: گروه دریچه مخزن سوخت واحد پمپ ایستگاه برق واحد آزمایش پمپ واحد آزمایش موتور واحد کنترل ساختار نصب دارای مزایای وزن کم، ساختار جمع و جورو نصب آسان.
این یک طراحی بلوک مدار روغن یکپارچه را اتخاذ می کند، سیستم دارای ویژگی های نشت کم، ساختار جمع و جور، جداسازی و مونتاژ آسان است.
مدار روغن خروجی به وضوح و به وضوح تنظیم شده است، که کار و نصب آن را آسان می کند.


پارامترهای اصلی:
قدرت: 160KW + 22KW + 2.2KW + 0.8KW + 0.8KW + 0.75 = 187KW
حداکثر فشار: 35MP
جریان اصلی سیستم: 550L+550L
سرعت پمپ هیدرولیک: 0-1500r/min
پیکربندی عملکردی و پارامترهای بنک آزمایش:
عملکرد: بنک آزمون جامع هیدرولیک می تواند اجزای زیر را آزمایش کند:
آزمایش های اصلی: پمپ های هیدرولیک تک و دوگانه؛ پمپ های هیدرولیک باز و بسته؛ موتور هیدرولیک محوری با سرعت بالا و غیره.
حالت راننده: قدرت خروجی موتور الکتریکی 160kw سرعت چرخش 0-1500r/min
روش بارگیری:
1) بارگذاری پمپ: شیر تخفیف متناسب فشار بارگذاری دو طرفه حداکثر 35Mpa
2) بارگذاری موتور: موتور بارگذاری (که در حال حاضر به عنوان یک حالت عملیاتی پمپ استفاده می شود) موتور مورد آزمایش را بار می گیرد (مقادیر گشتاور، سرعت و غیره در شاخه چرخش).
روش تامین روغن: تامین روغن پمپ روغن با فشار پایین: 350 لیتری/دقیقه 0-3MPa و تامین روغن خودپوشیدنی هر دو در دسترس هستند.
روغن کمکی خلبان: 15L/min 0-4Mpa
حالت نمایش:

ابزار و کامپیوتر می توانند همزمان:
1. نمایش دیجیتالی جریان، دمای، سرعت و گشتاور
2فشار توسط یک فشار سنج مکانیکی نمایش داده می شود (کامپیوتر سیگنال سنسور فشار را می خواند)
سطح مایع به طور مستقیم توسط سطح سنج نمایش داده می شود.
3. انسداد فیلتر که توسط آلارم چراغ قرمز ایجاد شده
4تمام داده ها در صفحه LCD کامپیوتر، از جمله جداول داده و نمودار منحنی.
تصفیه روغن:روغن ورودی و خروجی را از مخزن سوخت فیلتر کنید.
یک فیلتر روغن اضافی برای بازیابی روغن در مخزن روغن در پلت فرم بازیافت ارائه شده است.
محیط کار: ISOVG32 # روغن هیدرولیک
ظرفیت مخزن سوخت: 1500 لیتر، سوخت گیری واقعی 1300 لیتر
چهار مجموعه از فلنج های چند منظوره و مفاصل مرتبط با آن توسط پمپ متصل می شوند و یک شاخه اتصال نیمه تمام شده برای پردازش آستین شاخه اتصال استفاده می شود.


اقلام مورد آزمایش
آزمایش بازرسی جابجایی: بدون فشار بار، جابجایی را اندازه گیری کنید.
آزمایش بهره وری حجمی: اندازه گیری بهره وری حجمی در شرایط عملیاتی نامگذاری شده.
آزمایش بیش از حد: حداکثر جابجایی، سرعت اسمی،و فشار اسمی پمپ هیدرولیک باید کمتر از یک دقیقه با 110٪ یا فشار حداکثر (بر اساس قدرت قطعات مورد آزمایش) کار کند..
نشت خارجی: در آزمایش فوق، وضعیت نشت بخش مهر و موم را بررسی کنید.
دقت آزمایش: (1) فشار: دقت ± 0.1٪، محدوده اندازه گیری 0-35Mpa
(2) سرعت جریان: دقت ± 0.5٪، محدوده اندازه گیری 5-400L/min
(3) سرعت: دقت ± 0.5٪، محدوده اندازه گیری 0-2200r/min
(4) دمای: دقت ± 1 °C، محدوده اندازه گیری -20-100 °C



روش آزمایش
آزمایش پمپ هیدرولیک: موتور اصلی محرک فیلتر پمپ مورد آزمایش را برای استخراج رسانه از مخزن روغن هیدرولیک برای تکمیل عمل کار می کند.بار فشار از طریق شیر تخلیه متناسب در دریچه روغن کار پمپ آزمایش شده افزایش یا کاهش می یابد.. (پمپ مدار بسته نیاز به پمپ تامین روغن کمکی برای روشن شدن دارد)
آزمایش محوری موتور هیدرولیک با سرعت بالا: آزمایش وضعیت پمپ را با همان پمپ انجام دهید (پمپ تزریق روغن کمکی باید روشن باشد)
موتور هیدرولیک با سرعت بالا با عملکرد دریچه تعادل: موتور مورد آزمایش توسط موتور بارگذاری (که در این زمان به عنوان یک حالت کار پمپ استفاده می شود) تحت آزمایش بارگذاری پایان میله قرار می گیرد.


سایر داده ها
حداکثر جریان سیستم ≤ 550L/min * دو کانال
حداکثر جریان سیستم کم فشار کم کم ≤ 350L/min است و حداکثر فشار سیستم کم فشار

سیستم کم فشار کمکی 0.6-3Mpa است

حداکثر جریان سیستم خلبان ≤ 15L/min و حداکثر فشار سیستم کمکی خلبان 0-4Mpa است.

محدوده دمای محیط کار تجهیزات: -10-60 °C

نیاز به قدرت تجهیزات: AC380V 400A

منبع برق سنسور و کنترل: DC24V

کامپیوتر به طور خودکار گزارش های تجربی، نمودارهای منحنی، جمع آوری داده ها و خروجی های چاپی را تولید می کند.

حالت نمایش: نمایش دیجیتالی سرعت، جریان، دمای و گشتاور.

چه اجزای مورد آزمایش قرار گرفته اند: عمدتاً پمپ های هیدرولیک باز، پمپ های دوگانه باز، پمپ های بسته، موتورهای هیدرولیک با سرعت بالا و غیره.

چرخش در جهت ساعت، چرخش در جهت مخالف ساعت؛ می تواند آزمایش شود

يه ماشين فيلتر روغن نصب کرد که روغن نشت شده رو بازيافت کنه

پیکربندی اصلی
1 موتور الکتریکی 160kW 1 مجموعه
2 رادیاتور 450L/Min 2 واحد
3 موتور کمکی 22kw 1 مجموعه
4 موتور الکتریکی 2.2kw 1 مجموعه
5 کابینت توزیع 187kw 1 مجموعه
6 کامیون فیلتر روغن 0.75kw (LUC/40) 1 مجموعه
7 دریچه بیش از حد، 5 دریچه بیش از حد اصلی، 5 دریچه بیش از حد از راه دور، در مجموع 10 دریچه
8 قطعه یک طرفه و 8 قطعه شیر لوله ای
9 دریچه جهت دار، 2 قطعه
10 فیلتر بازگشت روغن، 2 قطعه
11 فیلتر مکش روغن 2 عدد
12 فیلتر هوا 1 قطعه
13 اندازه گیری سطح مایع YWZ/400T 1 قطعه
چهارده بلوک هيدروليکي شاندونگ هوايي چهار تا
15 مخزن سوخت و لوله های ملحق، Shandong Huayi هیدرولیک 1 مجموعه
16 سنسور جریان، 50، 25، در مجموع 3 مجموعه
17 دستگاه نمایش دیجیتال، 6 قطعه
یک کنورتر فرکانسی ۱۶۰ کیلو وات ۱۸
19 پمپ هیدرولیک 45V75A C310، در مجموع 2 واحد
20 موتور بارگذاری با سرعت بالا A2FM250 1 مجموعه
۲۱ شیر مکش روغن، ۲ قطعه
یک مجموعه از 22 لوله هیدرولیک
یک متر تورک ۲۳
24 سنسور دما PT100 1
25 سنسور سرعت NJK 1
۲۶ سنسور فشار، ۳ قطعه
27PLC زیمنس 1 واحد
۲۸ دستگاه فشار سنج مکانیکی، ۶ قطعه
29 اجزای الکتریکی از جمله کانتکتورها، رله ها، سوئیچ های هوا، ترانسفورماتورها، منبع برق سوئیچ ها و غیره
30 ماژول زیمنس (4 ورودی آنالوگ) 3 واحد
31 کامپیوتر صنعتی 1 واحد
32 ترانسفورماتور جریان، هرکدام 1 ولت متر
چاپگر 33 HP 1 واحد
۳۴ لامپ روشنایی، ۴ چراغ
35 مانیتور 1 واحد
