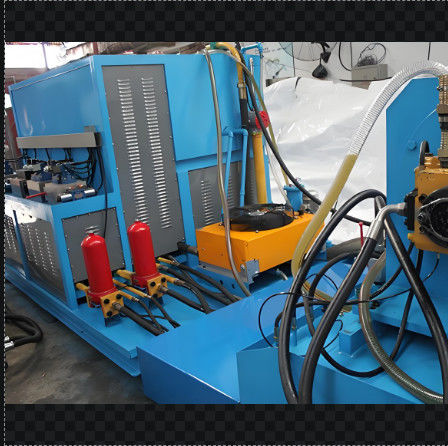

دستگاه تست پمپ هیدرولیک دیجیتال 160kw با کامپیوتر

پمپ هیدرولیک / بنک آزمایش موتور ، برای تعمیر پمپ یا موتور

آیتم های آزمایش

1,Dآزمون قرار دادن:آزمایش فشار بدون بار، آزمایش جابجایی

2,آزمایشبهره وری حجم: بهره وری حجم در شرایط عملیاتی نامی،

3.اوهبارگذاریt: حداکثر جابجایی پمپ هیدرولیک یا موتور (سرعت بالا) ، سرعت اسمی، در حال اجرا برای 1 دقیقه یا کمتر تحت فشار نامی یا تحت فشار حداکثر

4.Eخروجینشت آزمون: در آزمایش فوق، نشت قطعات مهر و موم را بررسی کنید.

ویژگی های ساختاری:

1. کل بنک آزمایش توسط یک موتور الکتریکی رانده می شود. این بنک آزمایش را می توان به سه بخش طبقه بندی کرد: پلت فرم موتور الکتریکی، پلت فرم مخزن روغن و کابینت کنترل.ساختار دارای اندازه کوچک، وزن کم، طرح کامپکت و آسان نصب، در میان ویژگی های دیگر.

2این طراحی یک بلوک هیدرولیک یکپارچه را اتخاذ می کند، که نشت کمتر، ساختار جمع و جور و آسان سازی را تضمین می کند.

3لوله های روغن خروجی به روشی منظم ترتیب داده شده اند که یک طرح واضح ارائه می دهند و کار و نصب را تسهیل می کنند.

پارامترهای اصلی:

1ابعاد و پارامترهای اصلی:
وزن: 3 تن

ابعاد خارج:
پلتفرم راننده: 1400 * 2100 * 1600mm

مخزن اصلی روغن و جدول کنترل شیر: 2700 * 2050 * 2030mm

قدرت راننده: 110KW

موتور کمکی: 22KW. پمپ کم فشار نفت یک پمپ بادکنک است، 45V - 75A

موتور کمکی: 22KW پمپ تزریق روغن با فشار بالا A2F23/31

حداکثر جریان: 500L + 500L

2پیکربندی اصلی و پارامترهای بنک آزمایش:

حالت رانندگی: با موتور الکتریکی

سرعت: موتور 4 قطبی، 0-3000r/min (استفاده از کمتر از 2300r/min توصیه می شود)

حالت بارگذاری: نسخه کامپیوتری؛ حالت دستی و خودکار برای فشار بارگذاری

روش تامین نفت: خود جذب و با زور

حالت نمایش: متر دیجیتال و صفحه نمایش کامپیوتر

حالت کار: کار دستی و خودکار

3• محیط کار: روغن هیدرولیک ISOVG46

4حجم مخزن روغن: طراحی شده 1250L، 1200L در واقعیت

5- نیاز به تمیز بودن روغن: GB/T14039 19/16 (درجه NAS10)

حالت تزریق روغن:

عرضه روغن پمپ روغن با فشار پایین: 70 L/min 0-3MPa

عرضه روغن خود ساز

پمپ روغن کمکی با فشار بالا: 18L/min 0-31.5Mpa

روغن کمکی پمپ آزمایشی: 15L/min 0-4Mpa

روغن کمکی پمپ آزمایشی: 15L/min 0-4Mpa

حالت نمایش:

1. از طریق متر و کامپیوتر

• جریان، دمای و سرعت به صورت ارقام نشان داده می شوند.
• فشار توسط متر نمایش داده می شود و کامپیوتر سیگنال ارسال شده توسط سنسور فشار را می خواند.
• سطح روغن به طور مستقیم توسط اندازه گیری سطح مایع نمایش داده می شود
• مسدود شدن فیلتر توسط چراغ قرمز و زنگ هشدار داده می شود

دستورالعمل نصب:

1. پس از ورود این سیستم هیدرولیکی ، بررسی کنید که آیا همه چیز با الزامات مطابقت دارد. تعیین کنید که آیا بنک آزمایش با درخواست طراحی مطابقت دارد و اگر آسیب دیده باشد. در غیر این صورت ،به طور مستقیم با تولید کننده تماس بگیرید.
2. هنگام نصب هر قسمت از سیستم هیدرولیکاطمینان حاصل کنید که پوشش یا پوشش هر پورت نفت خارجی قبل از اتصال لوله های این تجهیزات، برای جلوگیری از هر گونه آلودگی سیستم هیدرولیکی، از بین نمی رود..
3پس از حمل این سیستم هیدرولیک به موقعیت نصب، آن را به طور محکم برای جلوگیری از هر گونه تاثیر بر عملکرد سیستم نصب کنید.
4هنگامی که هر بخشی از این سیستم هیدرولیکی در موقعیت درست قرار گیرد، لوله های سیستم هیدرولیکی را مطابق با نقشه عملیات هیدرولیکی متصل کنید.
5در طول فرآیند اتصال، هیچ مهر و موم را حذف یا خراب نکنید.
6بعد از اتمام نصب لطفا برق رو وصل کنيد
