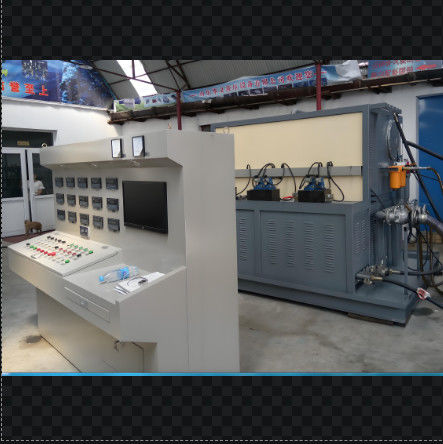

سیستم آزمایشی موتور هیدرولیک دیجیتال با مصرف انرژی

پمپ های هیدرولیک

مشخصات

I. الزامات عملکردی: قادر به آزمایش عمدتاً پمپ های هیدرولیکی (پمپ های باز، پمپ های بسته، پمپ های دوگانه) و موتورهای با سرعت بالا است.موتورهای هیدرولیکی با سرعت پایین می توانند به روش ساده ای آزمایش شوند..

کامپیوتر روی بنک آزمایش داده های آزمایش پمپ هیدرولیک و موتور هیدرولیک را دریافت و ثبت می کند، سپس منحنی های نمایش را شکل می دهد و گزارش های آزمایش را چاپ می کند.

II.
ماده های آزمایش:

1آزمایش جابجایی: شامل آزمایش فشار بدون بار و آزمایش جابجایی است.
2آزمایش بهره وری حجم: اندازه گیری بهره وری حجم در شرایط عملیاتی نامگذاری شده.
3آزمایش بیش از حد: شامل حداکثر جابجایی پمپ هیدرولیک یا موتور (در سرعت بالا) ، سرعت اسمی و کار کردن برای 1 دقیقه یا کمتر تحت فشار نامی یا فشار حداکثر است.
4آزمایش نشت خارجی: در طول آزمایش فوق، نشت قطعات مهر و موم را بررسی کنید.
5کمک به آزمایش دریچه های هیدرولیک، سیلندر های هیدرولیک و غیره

III. عملکرد و پارامترهای بنک آزمایش

1حالت رانندگی: با موتور الکتریکی، 160kW + 5.5kW + 5.5kW + 0.75kW + 0.75kW + 0.75kW
2حالت تنظیم سرعت: کنترل شده توسط کنورتر فرکانس، 100-3000r/min.
3حالت بارگذاری: بارگذاری سه طرفه، از طریق شیر تخلیه دستی، 38Mpa + 38Mpa + 31.5MPa. پمپ های سه گانه می توانند آزمایش شوند.
4. عرضه روغن از بنک تست به پمپ مورد آزمایش: هر دو خود آماده و مجبور.
5. چه چیزی می تواند آزمایش شود؟ بنک آزمایش عمدتاً پمپ های هیدرولیک باز، پمپ های باز تاندمی، پمپ های بسته و موتورهای هیدرولیک با سرعت بالا را بررسی می کند.آزمایش های کمکی بر روی دریچه های هیدرولیک و سیلندر های هیدرولیک انجام می دهد.، و غیره
6بنک آزمایش قادر به آزمایش هر دو پمپ چرخش در جهت ساعت و در جهت مخالف ساعت است.
7بنک تست می تواند گزارش های آزمایش را تولید و چاپ کند.
8تخت آزمایش مجهز به تجهیزات فیلتر برای بازیابی روغن نشت شده است.
9حجم مخزن روغن: 1200 لیتری
10روغن داخل و روغن خارج با یک عملکرد هشدار فیلتر می شود.
11روش خنک کننده: رادیاتور خنک کننده هوا
12حداکثر جریان سیستم: ≤ 380L/min + 380L/min + 150L/min
13حداکثر جریان سیستم کم فشار کمک: ≤ 70L/min فشار سیستم کم فشار کمک: 3Mpa
14حداکثر جریان سیستم کمک با فشار بالا: ≤ 15L/min فشار سیستم کمک با فشار بالا: 31.5 Mpa
15سیستم هدایت: 2 پمپ و 4 راه
