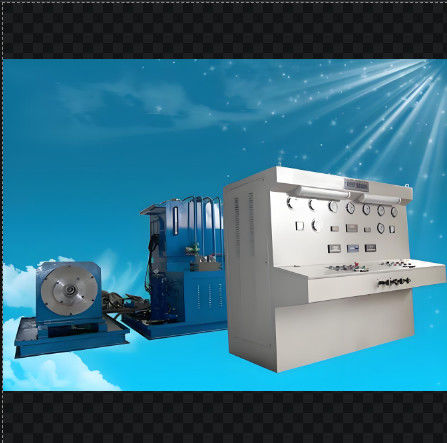

بنک آزمون هیدرولیک با فشار گسترده برای پمپ های هیدرولیک

بنک آزمون هیدرولیک جامع

برای تعمیر یا ساخت پمپ/ موتور/ سیلندر

این پمپ های هیدرولیکی (باز، بسته، پمپ دوگانه باز) ، موتورهای هیدرولیکی (سرعت بالا) و سیلندر ها و شیرهای هیدرولیکی را آزمایش می کند.

توضیحات دقیق یک بنک آزمایش پمپ هیدرولیک

بنک آزمایش پمپ هیدرولیک یک قطعه پیچیده از تجهیزات طراحی شده برای ارزیابی عملکرد، قابلیت اطمینان و کارایی پمپ های هیدرولیک است.این بنک به عنوان یک ابزار حیاتی برای تولید کنندگان عمل می کنددر زیر شرح مفصلی از بنک آزمایش پمپ هیدرولیک و اجزای آن ارائه شده است.
خلاصه ای از بنک آزمایش پمپ هیدرولیک

بنک آزمایش پمپ هیدرولیک یک سیستم جامع است که شرایط عملیاتی دنیای واقعی را برای آزمایش پمپ های هیدرولیک در سناریوهای مختلف شبیه سازی می کند.از جمله موتور راننده، یک پمپ در حال آزمایش، یک پنل کنترل، یک سیستم تصفیه و تجهیزات جمع آوری داده.

اجزای کلیدی بنچ آزمایش پمپ هیدرولیک

1موتور راننده: موتور راننده مسئول تغذیه پمپ تحت آزمایش است. این می تواند یک موتور الکتریکی یا یک موتور هیدرولیک باشد، بسته به طراحی بنک آزمایش.موتور قادر به تنظیم سرعت خود را به شبیه سازی شرایط عملیاتی مختلف است، معمولاً از 0 تا 3000 دور در دقیقه.

2پمپ تحت آزمایش: بنک آزمایش برای پذیرش انواع مختلف پمپ های هیدرولیکی مانند پمپ های پلنجر، پمپ های گیر، پمپ های شانه و موتورهای پلنجر طراحی شده است.پمپ به طور ایمن بر روی بنک آزمایش نصب شده است، اجازه می دهد تا نصب و برداشتن آسان باشد.

3. پنل کنترل: پنل کنترل مرکز مرکزی برای کار کردن بنک تست است. این دارای یک رابط کاربر پسند با دکمه ها، سوئیچ ها و صفحه نمایش است.پنل کنترل اجازه می دهد تا اپراتورها برای تنظیم سرعت موتور، محدودیت های فشار را تنظیم کنید و روند آزمایش را کنترل کنید.

4. سیستم فیلتر: یک سیستم فیلتر با دقت بالا بخشی از بنک آزمایش است تا اطمینان حاصل شود که مایع هیدرولیک در طول آزمایش تمیز باقی می ماند. سیستم به طور معمول شامل یک شیر مکش ،فیلتر فشار، و یک فیلتر بازگشت، با دقت فیلتر کردن تا 20 μm یا بهتر.

5تجهیزات جمع آوری داده ها: بنک آزمایش مجهز به سنسورها و یک سیستم جمع آوری داده های کامپیوتری برای ثبت و تجزیه و تحلیل داده های آزمایش است. پارامترهای مانند سرعت جریان، فشار، درجه حرارت،و مصرف برق در زمان واقعی نظارت می شود.

ویژگی ها و کارکردهای بنک آزمایش پمپ هیدرولیک

- تنظیم سرعت بدون گام: بنک آزمایش اجازه می دهد تا سرعت موتور محرک به طور مداوم تنظیم شود، به طوری که اپراتورها بتوانند پمپ را در شرایط مختلف کار آزمایش کنند.

- محدوده فشاری گسترده: بنک آزمایش می تواند در طیف فشاری گسترده، به طور معمول از 31 تا 42 Mpa، برای شبیه سازی محیط های کاری مختلف کار کند.

- اندازه گیری با دقت بالا: گنجاندن مترها و اندازه گیری های دیجیتال، اندازه گیری دقیق و قابل اعتماد پارامترهای آزمایش را تضمین می کند.

- عملیات کامپیوتری: سیستم کامپیوتری یکپارچه تجزیه و تحلیل پیشرفته داده ها، گزارش و نظارت در زمان واقعی نتایج آزمایش را تسهیل می کند.

- ایمنی گواهینامه CE: بنک آزمایش با استانداردهای ایمنی و عملکرد اروپایی مطابقت دارد و محیط آزمایش ایمن را تضمین می کند.
در نتیجه، بنک آزمایش پمپ هیدرولیک یک ابزار حیاتی برای ارزیابی عملکرد و قابلیت اطمینان پمپ های هیدرولیک است.ویژگی های پیشرفته و قابلیت کنترل دقیق آن را به یک دارایی ضروری برای تولید کنندگان تجهیزات هیدرولیکی تبدیل می کند، متخصصان تعمیرات و محققان.

II. ماده های آزمایشی:

1، آزمایش جابجایی: فشار بدون بار، اندازه گیری تخلیه.

2، تست بهره وری حجم: بهره وری اندازه گیری حجم در شرایط عملیاتی نامی،

3آزمون قدرت: قدرت شروع، قدرت نامی، قدرت اضافه بار.

4، آزمایش بیش از حد: حداکثر جابجایی پمپ هیدرولیک یا موتور (سرعت بالا) ، سرعت اسمی، فشار نامی 110٪ یا حداکثر فشار کار برای 1 دقیقه یا کمتر.

5، آزمایش گشتاور: گشتاور ورودی پمپ هیدرولیک، گشتاور انتهای میله موتور هیدرولیک (بررسی معکوس)

6، آزمایش نشت خارجی: در آزمایش فوق، نشت قطعات مهر و موم را بررسی کنید.

7آزمایش کمکی برای شیر هیدرولیک و سیلندر هیدرولیک و غیره


III. عملکرد و پارامترهای بنک آزمایش

1حالت راننده: راننده موتور، قدرت 110kw+22KW+22KW+0.75KW

2حالت سرعت: کنترل فرکانس 0-3000r/min.

3حالت بارگذاری: شیر کمکی متناسب دو طرفه با بارگذاری 40MPa. قادر به آزمایش پمپ دوگانه.

4، حداکثر جریان: <= 500L/min

حداکثر جریان سیستم کم فشار کم کم <= 330L/min 5
حداکثر سیستم کمکی فشار: 35MPa

6حداکثر جریان سیستم کمکی با فشار بالا 34L/min
حداکثر فشار سیستم کمکی: 31.5MPa

7، محدوده دمای بنک آزمایش: 0-60oC

8، با رادیاتور خنک کننده هوا

9نیاز به قدرت: AC380V 300A

10، سنسورها و منبع برق کنترل: DC24V

11، کامپیوتر به طور خودکار گزارش های آزمایش، منحنی ها، جمع آوری داده ها و خروجی چاپ را تولید می کند.

12حالت نمایش: نمایش دیجیتالی سرعت، جریان، فشار، گشتاور.
عرضه نفت: خود آماده سازی و تامین نفت اجباری.

13، اجزای آزمایش: عمدتاً پمپ هیدرولیک باز، پمپ دوگانه باز، پمپ بسته، موتور هیدرولیک با سرعت بالا را آزمایش کنید. در آزمایش شیرهای هیدرولیک، سیلندر های هیدرولیک و غیره کمک کنید.

14قادر به آزمایش هر دو چرخش در جهت ساعت و چرخش در جهت ساعت

15، با فیلتر روغن برای بازیافت روغن نشت شده

16فیلتر درجه 4 با عملکرد هشدار

17حجم مخزن روغن: بر اساس درخواست مشتری

18، تامین کننده مسئول نصب و راه اندازی تجهیزات است
