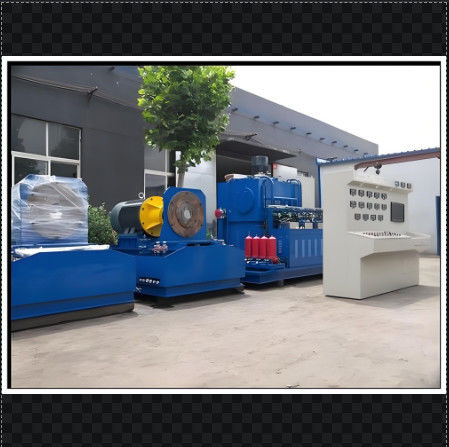

پمپ هیدرولیک جامع / موتور بنک آزمون

بنک آزمایش پمپ هیدرولیک جامع

عملکرد و پارامترهای بنک آزمایش

1.رانندگيلحالت: با موتور الکتریکی، 160kw + 22KW + 2.2KW + 0.75KW +

2,سرعتتنظیمحالت: کنترل کنورتر فرکانس 0-1500r/min.

3,حالت بارگیری: بارگذاری دو طرفه، از طریق شیر تخلیه دستی، 42 Mpa، پمپ های Tandem را می توان آزمایش کرد.

4.نمایشلحالت: سرعت چرخش، جریان، و دمای نشان داده شده در دیجیتال.meter.

فشار توسط دستگاه اندازه گیری مکانیکی نمایش داده می شود

عرضه روغن از بنک آزمایش به پمپ نیاز به آزمایش:: هر دو خود آماده سازی و در راه اجباری

5.چه چیزی می تواند آزمایش شوداین بنک آزمایش عمدتاً پمپ های هیدرولیک باز، پمپ های بسته و موتورهای هیدرولیک با سرعت بالا را آزمایش می کند. ، و دریچه هیدرولیک آزمایشی کمکی و موتور سرعت پایین ، و غیره

6 بنک آزمایش قادر به آزمایش هر دو پمپ چرخش معکوس و چرخش معکوس است.

7. بنک آزمایش می تواند گزارش آزمایش را تولید و چاپ کند.

8. بنک آزمایش دارای تجهیزات فیلتر برای بازیابی روغن نشت شده است.

9حجم مخزن روغن: 850L-3000L

10روغن داخل و روغن خارج با عملکرد هشدار فیلتر می شوند

عملکرد صندلی آزمایش

این به طور عمده پمپ های هیدرولیک باز یا دو یا سه برابر یا پمپ های هیدرولیک بسته یا محوری موتور هیدرولیک با سرعت بالا و غیره را آزمایش می کند.

حالت رانندگی: موتور الکتریکی 160KW (6 قطب)

سرعت چرخش: 0-1500r/min (1000r/minتوصیه می شود)

حالت بارگذاری: بارگذاری 1 برای پمپ، از طریق شیر کمکی خلبان و روش بارگذاری 3 حلقه،

حداکثر فشار 35Mpa*2+31.5Mpa*1 است.

• بارگذاری برای موتور هیدرولیک:

حالت تزریق روغن:

عرضه روغن پمپ روغن با فشار پایین: 70 L/min 0-3MPa

عرضه روغن خود ساز

پمپ روغن کمکی با فشار بالا: 18L/min 0-31.5Mpa

روغن کمکی پمپ آزمایشی: 15L/min 0-4Mpa

روغن کمکی پمپ آزمایشی: 15L/min 0-4Mpa

حالت نمایش:

1. از طریق متر و کامپیوتر

• جریان، دمای و سرعت به صورت ارقام نشان داده می شوند.
• فشار توسط متر نمایش داده می شود و کامپیوتر سیگنال ارسال شده توسط سنسور فشار را می خواند.
• سطح روغن به طور مستقیم توسط اندازه گیری سطح مایع نمایش داده می شود
• مسدود شدن فیلتر توسط چراغ قرمز و زنگ هشدار داده می شود

تصفیه روغن: تصفیه هشت مرحله ای

یک پمپ روغن دیگر برای بازیابی روغن در شکاف روغن در منطقه پلتفرم مجهز است.

محیط کار:روغن هیدرولیک isovg46

حجم نفت: 1000 لیتر
